Capteurs de température à fibre optique OTG-I220 et OTG-I360

Conditions d'utilisation

Capteurs de température à fibre optique OTG-I220 et OTG-I360 est  un capteurs de température à fibre optique pour l’électronique de puissance.

L’OTG-I220 et l’OTG-I360 sont fabriqués avec une fibre optique standard de l’industrie et sont compatibles avec tous les conditionneurs de signaux GaAs (SCBG) d’Opsens Solutions. Leur petite taille et leur temps de réponse rapide sont parfaitement adaptés aux projets d’instrumentation complexes, tels que ceux liés aux dispositifs semi-conducteurs de puissance.

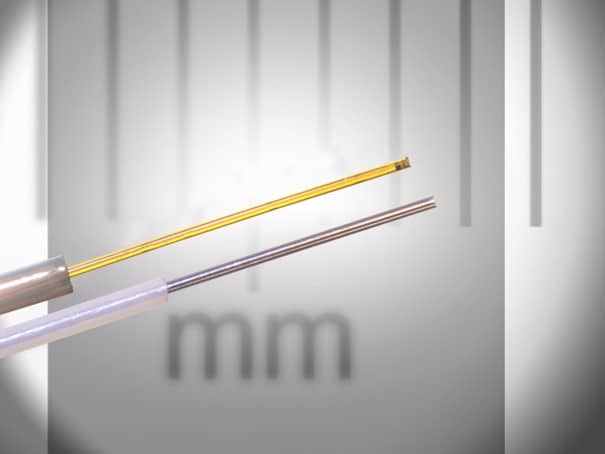

Pour l’OTG-I220, l’extrémité du capteur se trouve à l’intérieur d’un tube en polyimide, d’un diamètre extérieur de 0,22 mm. Et pour l’OTG-I360, nous avons deux modèles différents, l’extrémité du capteur est dans un tube en verre ou en acier inoxydable, le diamètre extérieur est de 0,36 mm pour les deux modèles. Les différences entre chaque modèle de la série OTG-I sont indiquées à la page suivante dans la section des spécifications.

Il existe également une conception optionnelle disponible pour les capteurs OTG-I220 et OTG-I360, la conception intelligente rétractable-TT qui protège la tête du capteur pendant la manipulation du câble et la préparation du test. Protégée par un tube polyimide TT (Telescopic Tubing) petit mais robuste, la tête du capteur a la rigidité nécessaire pour percer facilement le gel de silicone afin de positionner le capteur sur un emplacement précis d’une matrice ou d’une carte de circuit imprimé. Une fois prête pour l’instrumentation, la tête du capteur est exposée pour atteindre la surface à surveiller. Cette protection supplémentaire ne limite pas la flexibilité du capteur : le câble peut être enroulé autour d’un doigt.

Offrant une répétabilité et une fiabilité sans précédent dans les conditions les plus défavorables telles que les niveaux élevés de champs EM, RF, MR et micro-ondes, le capteur est déployé dans de nombreux modules ou convertisseurs d’électronique de puissance pour le contrôle qualité, l’évaluation de la fiabilité ou la surveillance permanente de ces dispositifs critiques.

Documentation
Le produit

Description

Applications

  • Détection des températures rapides
  • Analyse des contraintes thermiques
  • Environnements à haute tension
  • Évaluation de la température de jonction d’un transistor
  • Profil de la mission de température des modules de puissance
  • Contrôle de la qualité des circuits intégrés
  • Évaluation de la modélisation thermique
  • Surveillance active de l’électronique de puissance pendant le service
Avantages

Le + produit

  • Conception intelligente rétractable permettant la mesure à travers un gel de silicone

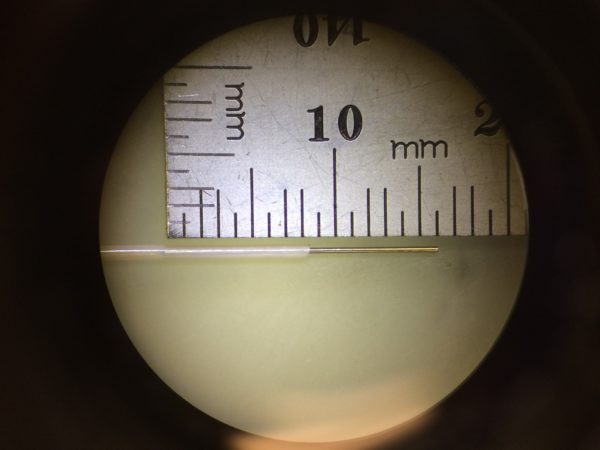

  • Petite taille (.22 mm de diamètre extérieur) mais robuste
  • Plage de température élevée (jusqu’à 350 °C)
  • Non invasif (très faible masse thermique)
  • Temps de réponse rapide (quelques ms)
  • Immunité aux interférences EM et RF
