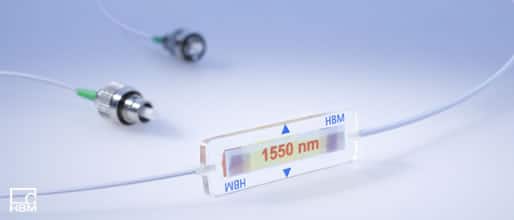

K-OL

Les jauges de contrainte optiques de HBM sont conçues à partir d’une fibre de verre ayant un diamètre de noyau très petit, pas plus de 4 à 9 microns
En comparaison, le diamètre des cheveux humains est de l’ordre 60 à 80 microns
Le noyau de la fibre est entouré par une couche de verre le plus pur qui soit avec un diamètre de 125 micromètres
L’effet rendu utilisable pour la mesure d’allongement réside dans la variation de la distance des points réflecteurs et donc de la longueur d’onde de la lumière réfléchie
Les jauges axées sur des réseaux de Bragg ont les avantages suivants:
Insensibilité aux champs électromagnétiques
Utilisation possible en atmosphère hautement explosive
Absence de défaillance mécanique du matériau des éléments sensibles (verre) en présence de vibrations élevées
Masse faible des fils de liaison et donc faible influence sur l’objet d’essai
Câblage requis moins important, car une fibre optique peut intégrer un grand nombre de jauges ayant une longueur d’onde de réseau de Bragg différente
