Le TPAFTM-01 repose sur la technologie des réseaux de Bragg :
👉 Idéal pour infrastructures critiques et milieux industriels
👉 Parfait pour le monitoring thermique distribué
👉 Améliore la précision globale des systèmes de mesure
Le capteur TPAFTM-01 est conçu pour :
👉 Solution évolutive et modulaire
Le TPAFTM-01 est particulièrement adapté aux applications suivantes :
Le TPAFTM-01 permet :
👉 Un élément clé des systèmes de mesure FBG
Choisir le TPAFTM-01, c’est bénéficier :

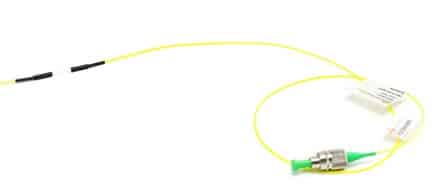

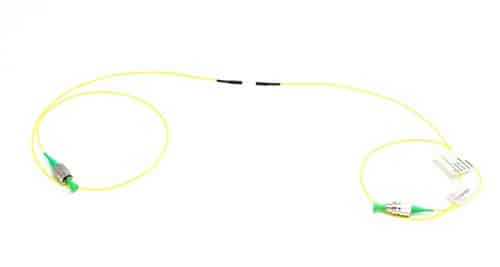

Le TPAFTM-01 est une chaîne de capteurs de température à fibre optique basée sur la technologie des réseaux de Bragg (FBG), conçue pour la mesure multipoints et la compensation thermique dans les systèmes de surveillance.
Grâce à sa conception en segments multiples, ce capteur permet de mesurer la température en plusieurs points simultanément avec une grande précision, tout en s’intégrant facilement aux systèmes de capteurs de contrainte à fibre optique.
Fiable, précis et adaptable, il constitue une solution idéale pour les applications de surveillance structurelle (SHM), géotechnique et offshore.
| Performance | Temperature range | -20°C up to +80°C | |
| Temperature accuracy | 1°C | ||
| Temperature accuracy (typical)1) | <1°C | ||
| Temperature precision | ±0,3°C | ||
| Temperature precision (typical)2) | ±0,2°C | ||
| Ingress Protection rating | IP 67 | ||
| Propriétés mécaniques | Housing material | Glass | |
| Number of measuring sections3) | Up to 20 | ||
| Dimensions (without cable)4) | Ø 2mm x 30mm | ||
| Weight (without cable)5) | 50g | ||
| Cable type | 900μm PVDF tubing (yellow) | ||
| Cable length6) | 1mtr | ||
| Cable Bend Radius (dynamic) | 30mm | ||
| Cable Bend Radius (static) | 15mm | ||
| Connector type7) | FC/APC | ||
| Mounting method | Surface mounting | ||
| Packaging | Cardboard box with dimensions: 370x290x45mm | ||
| Quality Statement | TPAFTM-01 sensor is compliant with IEC 61757:2018 and IEC 61757-2-1:2021. All sensors are 100% tested and calibrated at SYLEX. Sensor is manufactured according to ISO 9001:2008 and ISO 14001:2004 |
||
| Notes: | |||
| 1) Accuracy is established for each individual sensor under laboratory conditions and it includes hysteresis, non-linearity and repeatability of the sensor. | |||
| 2) Precision is established on a batch basis and it includes hysteresis, non-linearity, repeatability and reproducibility of the sensor. | |||
| 3) Number of measuring sections depends on customer’s requirement | |||
| 4) For further dimensions details see the product drawing | |||
| 5) Valid for 6mtr long sensor with 6 measuring sections | |||
| 6) Cable length is extendable on request | |||
| 7) Other connector types available on request | |||
