Le DFTM-04 repose sur la technologie des réseaux de Bragg :
👉 Idéal pour environnements industriels, offshore et infrastructures critiques
👉 Adaptation parfaite à chaque application
👉 Fiabilité optimale pour le monitoring longue durée
Le capteur DFTM-04 s’adapte à votre installation :
👉 Une solution totalement configurable
Le DFTM-04 est idéal pour :
Le DFTM-04 permet :
👉 Un capteur clé pour les projets SHM et géotechniques
Choisir le DFTM-04, c’est bénéficier :

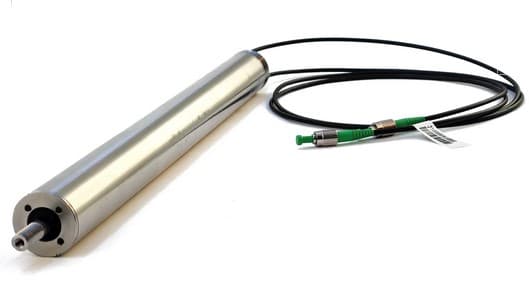

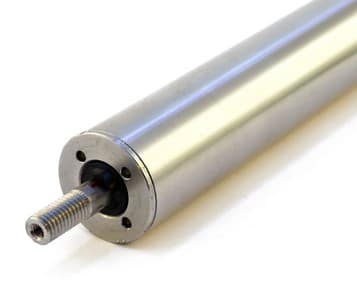

Le DFTM-04 est un capteur de déplacement à fibre optique basé sur la technologie des réseaux de Bragg (FBG), conçu pour la mesure précise des déplacements, dilatations et déformations dans les structures.
Version améliorée des capteurs D-01 et D-02, le DFTM-04 intègre une conception optimisée et une compensation thermique avancée, garantissant une stabilité de mesure exceptionnelle dans les environnements les plus exigeants.
Grâce à sa plage de mesure personnalisable et sa conception robuste, il s’adapte à un large éventail d’applications industrielles, géotechniques et de surveillance structurelle (SHM).
| Performance | Displacement range | ±50mm | |
| Displacement resolution | 30µm | ||
| Displacement sensitivity | 70pm/mm | ||
| Displacement accuracy 1) | 300µm | ||
| Displacement precision 2) | ±120µm | ||
| Operating wavelength Range | 1460-1620nm | ||
| Operating Temperature range | -20°C to +60°C | ||
| Number of FBGs | 2 | ||
| Occupied bandwidth | 12nm | ||
| Water ingress protection 3) | IP 67 3) | ||
| Propriétés mécaniques | Housing material | Stainless steel 1.4404/1.4301 | |
| Dimensions (without cable)4) | Ø30 x 350mm | ||
| Weight (without cable) | <500g | ||
| Cable type | Dyneema reinforced cable Ø3mm | ||
| Cable length5) | 1mtr | ||
| Cable Bend Radius (dynamic) | 40mm | ||
| Cable Bend Radius (static) | 30mm | ||
| Connector type6) | FC/APC | ||

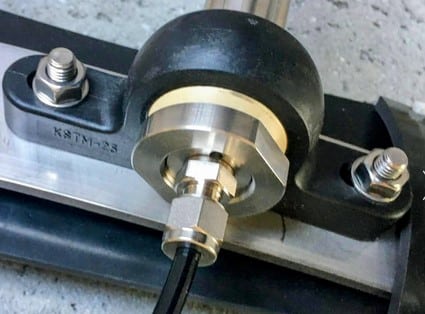

| Mounting method | Application-based | ||
| Mounting method | Application-based | ||
| Packaging | Cardboard box with dimensions: 370x290x45mm | ||
| Quality Statement | DFTM-04 sensor is compliant with IEC 61757:2018 and IEC 61757-2-1:2021. All sensors are 100% tested and calibrated at SYLEX. Sensor is manufactured according to ISO 9001:2008 and ISO 14001:2004 |
||
| Notes: | |||
| 1) Accuracy is established for each individual sensor under laboratory conditions and it includes hysteresis, non-linearity and repeatability of the sensor. | |||
| 2) Precision is established on a batch basis and it includes hysteresis, non-linearity, repeatability and reproducibility of the sensor. | |||
| 3) Can be utilized for marine application and water resistance up to 5bar. | |||
| 4) Dimensions can vary depending on measuring range – for further details see the product drawing | |||
| 5) Cable length is extendable on request | |||
| 6) Other connector types available on request | |||
