Résultats précis – même dans les environnements défavorables
Puisque les jauges de contrainte optiques n’exigent aucun signal électrique, elles offrent de nouvelles possibilités dans le domaine de l’analyse expérimentale des contraintes. À la différence des jauges de contrainte optiques linéaires, la SSRFTM-01 comporte trois jauges de contrainte qui permettent de mesurer les contraintes dans trois directions. Il vous est ainsi possible de déterminer la contrainte principale et sa direction comme vous le feriez avec des jauges de contrainte électriques. Particulièrement appropriée pour mesurer des contraintes de +/- 1500 µm/m sur 10 millions de cycles de charge, la SSRFTM-01 résiste en outre à des conditions ambiantes extrêmement défavorables.
La rosette optique est fortement appropriée aux mesures :
En atmosphères explosibles
Dans les secteurs où il y a de hautes tensions
Dans les zones soumises à des Interférences électromagnétiques puissantes
Pour les essais des matériaux, par exemple, sur les pales de rotors ou d’éoliennes.
Installation facile et câblage rapide
L’effort d’installation des jauges de contrainte optiques comme les SSRFTM-01 est semblable à celui nécessaire à l’installation des jauges de contrainte électriques. Le câblage, cependant, est moins complexe, parce que les jauges de contrainte optiques permettent d’avoir plusieurs jauges sur une seule ligne de fibre optique.
Caractéristiques

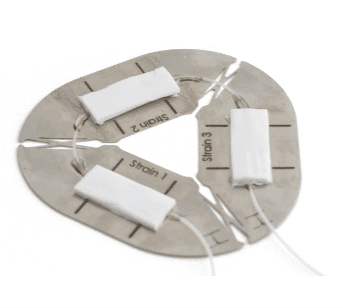

Le SSRFTM-01 est une rosette de contrainte soudable par points, composée de trois jauges de contrainte disposées en configuration delta, avec un angle d'orientation de 60°.
Le SSRFTM-01 s'installe par soudage par points ou par collage direct sur la surface.
Compensation de température intégrée.
[En option] Compensation de température intégrée.
Conception monobloc pour la mesure de la contrainte et de la température.
Montage en surface par soudage par points ou collage direct sur la surface.
Aucun réglage de la pré-contrainte nécessaire.
Applications
Détection des variations de contrainte
Déformations de l'acier, etc.
Peut être monté sur différentes surfaces, notamment des conduites, des murs, etc.
Résultats précis – même dans les environnements défavorables
Puisque les jauges de contrainte optiques n’exigent aucun signal électrique, elles offrent de nouvelles possibilités dans le domaine de l’analyse expérimentale des contraintes. À la différence des jauges de contrainte
optiques linéaires, la SSRFTM-01 comporte trois jauges de contrainte qui permettent de mesurer les contraintes dans trois directions. Il vous est ainsi possible de déterminer la contrainte principale et sa direction comme
vous le feriez avec des jauges de contrainte électriques. Particulièrement appropriée pour mesurer des contraintes de +/- 1500 µm/m sur 10 millions de cycles de charge, la SSRFTM-01 résiste en outre à des conditions ambiantes extrêmement défavorables.
La rosette optique est fortement appropriée aux mesures :
En atmosphères explosibles
Dans les secteurs où il y a de hautes tensions
Dans les zones soumises à des Interférences électromagnétiques puissantes
Pour les essais des matériaux, par exemple, sur les pales de rotors ou d’éoliennes.
Installation facile et câblage rapide
L’effort d’installation des jauges de contrainte optiques comme les SSRFTM-01 est semblable à celui nécessaire à l’installation des jauges de contrainte électriques. Le câblage, cependant, est moins complexe, parce que les jauges de contrainte optiques permettent d’avoir plusieurs jauges sur une seule ligne de fibre optique.
Souhaitez-vous réaliser des essais de composants avec un niveau élevé de contraintes et sur un grand nombre de cycles de chargement ?
Avez-vous besoin de résultats d’essai précis dans des atmosphères explosibles ?
La nouvelle jauge SSRFTM-01 est une rosette basée sur la technologie des jauge de contrainte selon le réseau de Bragg
Cette jauge est l’une des plus petites au monde, avec cependant, une tolérance aux charges extrêmes
| Performance | Strain range | ±1500μɛ | |
| Accuracy (guaranteed)1) | <0.5% FS3) | ||
| Accuracy (typical)1) | <0.23% FS3) | ||
| Precision (guaranteed)2) | <0.25% FS3) | ||
| Precision (typical)2) | <0.15% FS3) | ||
| Temperature compensation | Integrated | ||
| Temperature accuracy1) | <1°C | ||
| Temperature precision2) | ±0.3°C | ||
| Temperature sensitivity4) | 28pm/K | ||
| Strain sensitivity | ∽1.2pm/µɛ | ||
| Operating Temperature range | -20°C to +60°C | ||
| Propriétés mécaniques | Base material | 0,15 – 0,2 mm thick SS304 – 1.4301 | |
| Anchoring distance | n/a | ||
| Dimensions (without cable)5) | 70 x 70 x 30 mm | ||
| Weight (without cable) | ~50g | ||
| Cable type | Ø 900μm protective tubing | ||
| Cable length6) | 1mtr | ||
| Cable Bend Radius (dynamic) | 15mm | ||
| Cable Bend Radius (static) | 10mm | ||
| Connector type7) | FC/APC | ||
| Mounting method | Spot-welding and gluing | ||
| Packaging | Cardboard box with dimensions: 370x290x45mm | ||
| Quality Statement | SSRFTM-01 sensor is compliant with IEC 61757-1-1:2020, IEC 61757:2018, and IEC 61757-2-1:2021 All sensors are 100% tested and calibrated at SYLEX. The sensor is manufactured according to ISO 9001:2015 and ISO 14001:2015. |
||
| Notes: | |||
| 1) Accuracy is established for each sensor under laboratory conditions and it includes hysteresis, non-linearity, and repeatability of the sensor. The guaranteed value is determined based on the largest absolute error found in this sample. The typical value is determined based on the average absolute error found in this sample. | |||
| 2) Precision is established on a batch basis and it includes hysteresis, non-linearity, repeatability, and reproducibility of the sensor. The guaranteed value is determined based on the largest absolute error found in this sample. The typical value is determined based on the average absolute error found in this sample. | |||
| 3) FS: full-scale calibration range. | |||
| 4) Optional feature. The temperature sensor will be embedded into the rosette body. | |||
| 5) Thickness with the primary protective layer. Further dimensions details see the product drawing | |||
| 6) Cable length is extendable on request | |||
| 7) Other connector types available on request | |||
