Les jauges axées sur des réseaux de Bragg ont les avantages suivants:
Insensibilité aux champs électromagnétiques
Utilisation possible en atmosphère hautement explosive
Absence de défaillance mécanique du matériau des éléments sensibles (verre) en présence de vibrations élevées
Masse faible des fils de liaison et donc faible influence sur l’objet d’essai
Câblage requis moins important, car une fibre optique peut intégrer un grand nombre de jauges ayant une longueur d’onde de réseau de Bragg différente
Caractéristiques

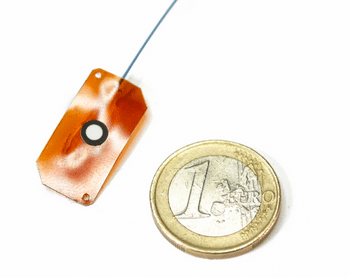

Le SFTM-01 est un capteur de contrainte FBG basé sur une jauge optique dans un support identique jauge métallique.
Le SFTM-01 est généralement utilisé pour être collé directement sur la surface à mesurer afin de détecter les contraintes.
Le SFTM-01 ne dispose pas de compensation de température interne.
Applications
Détection des variations de contrainte.
Surveillance des vibrations.
Surveillance de la déformation des matériaux.
Les jauges de contrainte optiques sont conçues à partir d’une fibre de verre ayant un diamètre de noyau très petit, pas plus de 4 à 9 microns
En comparaison, le diamètre des cheveux humains est de l’ordre 60 à 80 microns
Le noyau de la fibre est entouré par une couche de verre le plus pur qui soit avec un diamètre de 125 micromètres
L’effet rendu utilisable pour la mesure d’allongement réside dans la variation de la distance des points réflecteurs et donc de la longueur d’onde de la lumière réfléchie
Les jauges axées sur des réseaux de Bragg ont les avantages suivants:
Insensibilité aux champs électromagnétiques
Utilisation possible en atmosphère hautement explosive
Absence de défaillance mécanique du matériau des éléments sensibles (verre) en présence de vibrations élevées
Masse faible des fils de liaison et donc faible influence sur l’objet d’essai
Câblage requis moins important, car une fibre optique peut intégrer un grand nombre de jauges ayant une longueur d’onde de réseau de Bragg différente
Dans le domaine de la mesure des contraintes, bénéficiez aujourd’hui des nombreux avantages offerts par la mesure de la lumière
sans devoir abandonner la simplicité et l’exactitude de la jauge de contrainte classique
| Performance | Strain range | ±3000μɛ | |
| Accuracy (guaranteed) | <0.35% FS | ||
| Accuracy (typical) | <0.18% FS | ||
| Precision (guaranteed) | <0.15% FS | ||
| Precision (typical) | <0.10% FS | ||
| Temperature compensation | External | ||
| Operating Temperature range | -20°C to +80°C | ||
| Strain sensitivity | 1.2pm/με | ||
| Temperature sensitivity | 9.5pm/°C | ||
| Ingress Protection rating | IP 67 | ||
| Propriétés mécaniques | Housing material | Polyimide | |
| Gauge length | around 7mm | ||
| Dimensions (without cable)1) | 25mm x 12.5mm x 0.3mm | ||
| Weight (without cable) | 10g | ||
| Cable type | 550µm PEEK tubing | ||
| Cable length2) | 1m | ||
| Cable Bend radius (dynamic) | 11mm | ||
| Cable Bend radius (static) | 5.5mm | ||
| Connector type3) | LC/APC | ||
| Packaging | Cardboard box – dimensions depending on the final configuration. | ||
| Quality Statement | SFTM-01 sensor is compliant with IEC 61757-1-1:2016/Ed1.0 and IEC 61757:2018. All sensors are 100% tested and calibrated at SYLEX. Sensor is manufactured according to ISO 9001:2008 and ISO 14001:2004. | ||
| Notes: | |||
| 1) See the product drawings for further dimensional details | |||
| 2) Cable length is extendable upon request | |||
| 3) Other connector types available upon request | |||
