Le SATFTM-02 repose sur la technologie des réseaux de Bragg :
👉 Idéal pour infrastructures critiques, offshore et milieux industriels
👉 Idéal pour structures sujettes à des mouvements significatifs
👉 Indispensable pour les applications SHM
Le capteur SATFTM-02 peut être installé facilement :
Le SATFTM-02 est particulièrement adapté aux applications suivantes :
Le SATFTM-02 permet :
👉 Un capteur essentiel pour les projets d’infrastructure complexes
Choisir le SATFTM-02, c’est bénéficier :
Inclinomètre fibre optique SATFTM-02 grande amplitude pour surveillance structurelle
Description générale

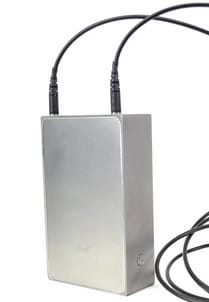

Le SATFTM-02 est un inclinomètre uniaxial à fibre optique basé sur la technologie des réseaux de Bragg (FBG), conçu pour mesurer les variations angulaires à long terme des structures avec une très large amplitude.
Grâce à sa capacité à mesurer jusqu’à ±15°, ce capteur est parfaitement adapté aux structures soumises à des mouvements importants, tout en garantissant une excellente stabilité et une grande précision.
Sa technologie optique et sa robustesse en font une solution idéale pour les applications critiques en surveillance structurelle (SHM), géotechnique et environnements industriels sévères.
| Performance | Measurement range | -15deg. to +15deg. | |
| Accuracy (typical) 1) | 0,1% F.S. 2) | ||
| Sensitivity | 180 pm/deg. ± 25 pm/deg. | ||
| Response time | <10 sec. | ||
| Operating Temperature range | -30°C to +80°C | ||
| Ingress Protection rating | IP 67 | ||
| Propriétés mécaniques | Housing material | 1.4404 (SS 316L) | |
| Anchoring bolt | M5 / 5Nm | ||
| Dimensions (without cable)3) | 75 x 32 x 120 mm | ||
| Weight (without cable) | 1300g | ||
| Cable type | 3mm reinforced cable | ||
| Cable length4) | 1mtr | ||
| Cable Bend Radius (dynamic) | 40mm | ||
| Cable Bend Radius (static) | 30mm | ||
| Connector type5) | FC/APC | ||

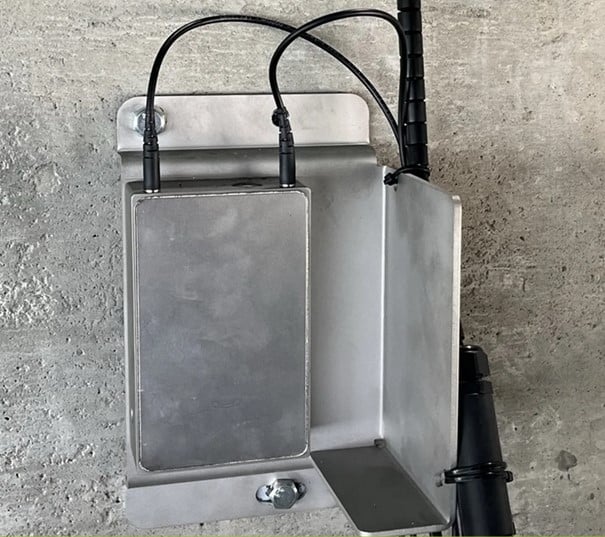

| Mounting method | Screws or using a mounting block | ||
| Packaging | Cardboard box – dimensions depending on the final configuration. | ||
| Quality Statement | The sensor is compliant with IEC 61757-1-1:2016/Ed1.0 and IEC 61757:2018 All sensors are 100% tested and calibrated at SYLEX. The sensor is manufactured according to ISO 9001:2015 and ISO 14001:2015 |
||
| Notes: | |||
| 1) Accuracy is established for each sensor under laboratory conditions and it includes hysteresis, non-linearity, and repeatability of the sensor | |||
| 2) FS: full-scale range | |||
| 3) For further dimensions details see the product drawing | |||
| 4) Cable length is extendable on request | |||
| 5) Other connector types available on request | |||
